Automobile painting two pulp coating sanding

1、干打磨

若采用双动式打磨器进行打磨，所用砂纸粒度以 240#~180#为宜。若采用往复式打磨器，砂纸粒度以 280#~320#为宜。往复式打磨机打磨，比双动式速度慢，但操作比较简单。不论使用哪种打磨机打磨，都不用太大的力压在涂膜上，只能稍用点力沿车身表面移动。用力过大，砂纸磨痕就会过深。打磨时应注意不能只打磨喷涂了二道浆料的部位，旧涂摸与二道浆的交界区域也应进行打磨。用手工打磨板子打磨时，也应使用软磨头或橡胶块，砂纸粒度为 280#~400#，均匀地横向打磨，如图所示。

2、湿打磨

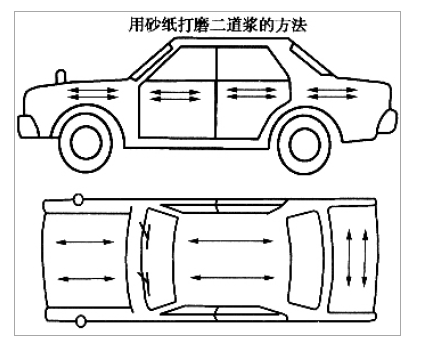

湿打磨一般采用 320#~600#耐水砂纸。当面漆为金属闪光涂料时，可以用 400#砂纸；如果面漆是硝基涂料时，要用600#砂纸，若用 400#，涂膜表面往往会有砂纸磨痕。当面漆为单色时，可以用 ,320# 砂纸，但如果是单色的硝基涂料，应用 400# 以上砂纸打磨。打磨方向如图所示，按此方向打磨，砂纸磨痕和表面不平不易显现到涂膜表面。

打磨时使用的垫块应柔软。手工打磨时应避免手指接触被打磨表面。打磨要仔细，不能有遗漏。打磨结束后，如图所示，对玻璃滑槽缝、门把手、玻璃四周等边缘部位，要用刷子沾上研磨膏进行打磨，清除残余的污物。也可以使用脱脂剂代替研磨膏，但不能省去此项作业。

3、速干油灰修补部位的打磨

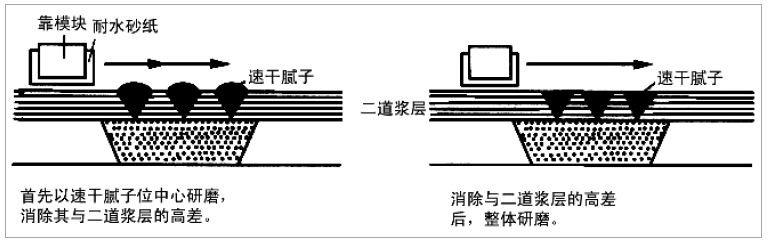

对于用速干油灰修补部位，二道浆层的表面打磨要特别注意。如图，先以修补部位为中心，用 320#~400#耐水砂纸，将凸出部分磨平，然后用 400#或 600# 耐水砂纸将整个表面打磨平整。

干打磨时使用往复式打磨机，先用 240#砂纸将凸起部位打磨平，随后用320#砂纸整体打磨。

4、收尾工作

If wet grinding is used, rinse the polished part with clean water, then use an infrared light bulb and a hot air heater to repair the part as the center, use 320#~400# water-resistant sandpaper to smooth the protruding part, and then use 400# or Use 600# water-resistant sandpaper to smooth the entire surface.
