Leibo leeb321 Ultrasonic Thickness Gauge Operation Manual

1 Overview

1.1 Scope of application

Ultrasonic Thickness Gauge adopts the principle of ultrasonic measurement and is suitable for measuring the thickness of various materials that can make ultrasonic waves propagate inside at a constant speed and can be reflected from the back.

The main purpose of this instrument is to measure the thickness of metal, plastic, ceramic, glass and any other good ultrasonic conductor materials. The main function is: to measure the thickness of the pipe, and secondly, it can accurately measure various plates and various processed parts. Another important aspect is to monitor various pipes and pressure vessels in the production equipment, and monitor their corrosion during use. subsequent thinning. Can be widely used in petroleum, chemical industry, metallurgy, shipbuilding, aviation, aerospace and other fields.

1.2 Basic Principles

The principle of ultrasonic measurement of thickness is similar to that of light wave measurement. The ultrasonic pulse emitted by the probe reaches the back-testing object and propagates in the object, and is reflected back to the probe when it reaches the interface of the material. The thickness of the material under test can be determined by accurately measuring the propagation time of the ultrasonic wave in the material.

1.3 Basic configuration and names of various parts of the instrument

1.3.1 Basic configuration:

               Host 1

               L51 probe 1 piece

               Couplant 1 bottle

               Instrument box 1

1.3.2 Options:

               L77 probe

               LZ2 probe

               LG5 probe (Note: The method of using the high-temperature probe correctly; first apply high-temperature coupling agent on the high-temperature probe and then measure the high-temperature workpiece, remove it immediately after measuring the displayed value, and measure again after the probe is cold, so that the probe can be extended usage of.)

               standard test block

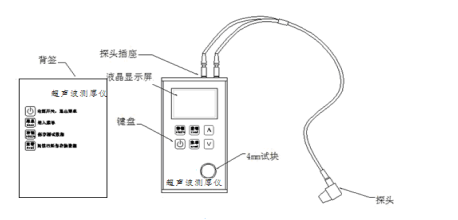

1.3.3 Names of each part of the instrument (see figure)

Libo Leeb321 Ultrasonic Thickness Gauge Operation Manual with Figure 1

LCD screen: (the most fully functional operation interface)

Libo Leeb321 Ultrasonic Thickness Gauge Operation Manual with Figure 2

Keyboard function description:

   Store --- Store the current measured value to the selected folder.

   View --- Read the measurement data stored in the current folder.

   ↑ --- Used to add numbers or menu selections.

   ↓ --- Used to subtract numbers or menu selections.

   Menu --- Used to enter the menu or confirm.

   ◎ --- Used to turn on/off or exit the menu.

    Libo Leeb321 Ultrasonic Thickness Gauge Operation Manual with Figure 3

2 Performance indicators

Measuring range: 1.2 ~ 225.0mm (room temperature) 5.0mm ~ 80.0mm (steel, high temperature 300C);

显示分辨率:0.1mm ;

测量精度:±(1%H+0.1)mm H为被测物实际厚度;

声速调节范围:1000m/s~9999m/s3。

管材的测量下限(钢):φ20mm×3.0mm(L51探头,钢、常温)

                     φ15mm×2.0mm(L77探头,钢、常温)

已知厚度反测声速:测量范围1000m/s~9999m/s,试块厚度≤20mm时,声速测量精度为±1mm/H×100%;试块厚度>20mm时,声速测量精度为±5%。

使用环境温度:0℃~40℃

电源:二节7号干电池

功耗:工作电流<20mA(不开背光)

外形尺寸:132mm×69mm×27mm

重量:245g

3 测量与操作

3.1 测量准备

1- 将探头插入主机探头插座。

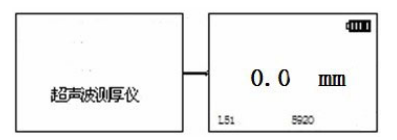

2- 按一下电源开关按钮,屏幕显示过程如下:

Libo Leeb321 Ultrasonic Thickness Gauge Operation Manual with Figure 4

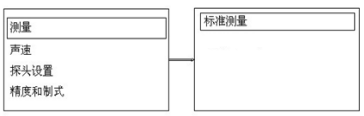

3.2 选择测量类型

    1—按菜单键进入菜单

    2—按上下箭头键选择‘测量’

    3--按上下箭头键选择‘标准测量’

4—按菜单键确认或按电源键退出

Libo Leeb321 Ultrasonic Thickness Gauge Operation Manual with Figure 5

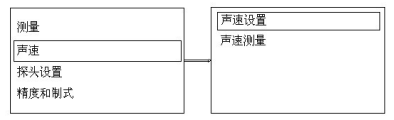

3.3 选择声速

1—按菜单键进入菜单

2—按上下箭头键选择‘声速’

3按上下箭头键选择‘声速设置’或‘声速测量’

4—按菜单键确认或按电源键退出

      Libo Leeb321 Ultrasonic Thickness Gauge Operation Manual with Figure 6

3.3.1 声速设置

1—按上下箭头键加减反白显示的数字

2—按菜单键确认并自动进入下一位数字设置

3—全部设置完后按菜单键确认或按电源键退出

Libo Leeb321 Ultrasonic Thickness Gauge Operation Manual with Figure 7

3.3.2 声速测量

1—按上下箭头键加减反白显示的厚度值位

2—按菜单键确认并自动进入下一位厚度值设置

3—最后一位数字设置好后暂时不按菜单键,将探头在试块上放好,按菜单键确认后可以读取测到的声速值

4—测量完后按电源键退出

Libo Leeb321 Ultrasonic Thickness Gauge Operation Manual with Figure 8

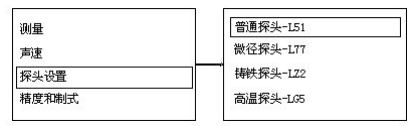

3.4 选择探头类型

1—按菜单键进入菜单

2—按上下箭头键选择‘探头设置 ’

3按上下箭头键选择需要的探头类型

4—按菜单键确认或按电源键退出

  Libo Leeb321 Ultrasonic Thickness Gauge Operation Manual with Figure 9

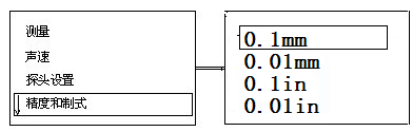

3.5 选择精度和制式

1—按菜单键进入菜单

2—按上下箭头键选择‘精度和制式’ (左下角小箭头向下表示下面还有内容)

3按上下箭头键选择需要的精度和制式(0.1mm/0.01mm)和0.1in/0.01in)

4—按菜单键确认或按电源键退出

Libo Leeb321 Ultrasonic Thickness Gauge Operation Manual with Figure 10

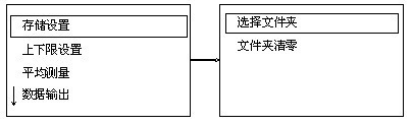

3.6 选择测量数据存储的文件夹

1—按菜单键进入菜单

2—按上下箭头键选择‘存储设置’

3--按上下箭头键选择‘选择文件夹’或‘文件夹清零’

4—按菜单键确认或按电源键退出

Libo Leeb321 Ultrasonic Thickness Gauge Operation Manual with Figure 11

3.6.1 选择文件夹

1— 按上下箭头键选择ABCD文件夹之一为当前存储数据文件夹

2- 按菜单键确认或按电源键退出

  Libo Leeb321 Ultrasonic Thickness Gauge Operation Manual with Figure 12

3.6.2 选择要清除数据的文件夹

1--按上下箭头键选择要清除数据的ABCD文件夹之一

2--按菜单键确认或按电源键退出

    Libo Leeb321 Ultrasonic Thickness Gauge Operation Manual with Figure 13

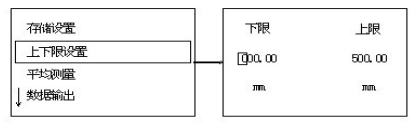

3.7 设置测量超限报警值

1—按菜单键进入菜单

2—按上下箭头键选择‘上下限设置’

3按上下箭头键选择反白显示位的值,按菜单键自动进入下一位数的设置,下限设置完了自动进入上限设置

4—按菜单键确认或按电源键退出

 Libo Leeb321 Ultrasonic Thickness Gauge Operation Manual with Figure 14

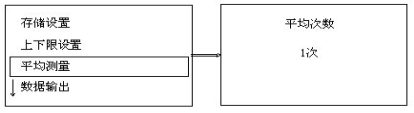

3.8 设置平均测量次数

1—按菜单键进入菜单

2—按上下箭头键选择‘平均测量’

3按上下箭头键选择平均次数

4—按菜单键确认或按电源键退出

理博leeb321超声波测厚仪操作说明书配图15

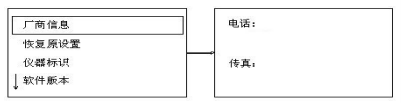

3.9 厂商信息

1—按菜单键进入菜单

2—按上下箭头键选择‘厂商信息’

3—仪器显示生产厂家联系信息

4—按电源键退出

理博leeb321超声波测厚仪操作说明书配图16

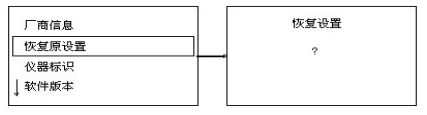

3.10 恢复原始设置

1—按菜单键进入菜单

2—按上下箭头键选择‘恢复原设置’

3—仪器发出询问“是否恢复”

4—按菜单键确认或按电源键退出

理博leeb321超声波测厚仪操作说明书配图17

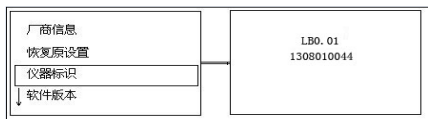

3.11 查看仪器标识

1—按菜单键进入菜单

2—按上下箭头键选择‘仪器标识’

3—仪器显示机器号

4—按电源键退出

理博leeb321超声波测厚仪操作说明书配图18

3.12 用随机试块校准仪器

在仪器壳正面下方有一厚度4mm试块,把声速设为5920m/s,在试块上涂上耦合剂,把探头放在试块正中并轻轻压紧,按一下‘下箭头’键,可以看到仪器显示试块厚度为4.000mm,如果试块厚度测量值不为4.000mm请再进行校准,直到试块测量厚度为4.000mm。仪器完成校准,就可以正常投入使用。

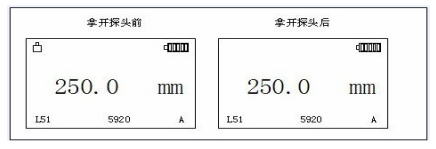

3.13 测量厚度

先设置好声速,然后将耦合剂涂于被测处,将探头与被测材料耦合即可测量,如果耦合良好,屏幕显示耦合符号后就会显示被测物的厚度,拿开探头后,测量值保持显示,耦合标志消失。如下图:

理博leeb321超声波测厚仪操作说明书配图19

说明:如果耦合标志不显示或闪烁表示耦合不良好,如果测量厚度值跳动表示测试手在动或者耦合不良好!!

3.14 测量声速

        如果希望测量某种材料的声速,可利用已知厚度试块测量声速。先用游标卡尺或千分尺测量试块,准确读取厚度值。将探头与已知厚度试块耦合,选择声速测量界面,输入试块厚度值,确保探头没有晃动并耦合良好,然后按下‘菜单’键,这时仪器显示所测得的被测物的声速值。声速测量需要选择足够厚度的测试块,建议最小壁厚为30mm。

        例如:测量厚度为25.00mm材料的声速,操作如下:

     理博leeb321超声波测厚仪操作说明书配图20

说明:可以多次输入厚度值进行测量(重测)

3.15 厚度值存储

        在进行测量的时候,如果测量值没有跳动,可以进行存储测量值,只要按下‘存储’键,就可以把当前测量的值存储到当前的文件夹中。

3.16 查看存储内容

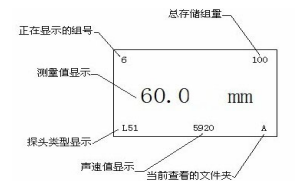

        如果要查看存储的测量数据,可以在测量界面按下‘查看’键,进入存储数据查看界面,显示屏幕左边显示正在显示数据的组号,右边上部显示当前存储文件夹存储测量数据的总组数,按上下箭头键可以改变当前显示的存储数据组号并显示其内容。如下图:

   理博leeb321超声波测厚仪操作说明书配图21

3.17 删除

        可以把已经存有数据的文件夹的存储内容清除掉,以便存储其他新测测量数据,操作方法见3.6.2

3.18 背光

        在测量界面,按一次‘上箭头’键背光打开,再按一次‘上箭头’键背光关闭。请尽可能不要打开背光,以便节约电池电能。

3.19 电池电量指示

        在测量界面可以看到电池电量的使用情况。当电池电量显示还有一个小黑格时请立即更换电池,以避免电池漏液体损坏仪器。

3.20 关机

        有两种关机方式,在测量界面按下电源键,仪器关机。如果开机状态3分钟内没有任何操作,仪器会自动关机。

4 测量技术

 4.1 清洁表面

      测量前应清除被测物体表面所有的灰尘,污垢和锈蚀物,铲除油漆等覆盖物。

4.2 提高粗糙度要求

    过分粗糙的表面会引起测量误差,甚至仪器无法测量,测量前应尽量使被测材料表面光滑,可使用磨,抛,锉等方法使其光滑。还可使用高粘度耦合剂。

4.3 粗机加工表面

粗机加工表面(如车床或刨床)所造成的有规则的细槽也会引起测量误差,弥补方法同4.2,另外调整探头串音隔层板(穿过探头底面中心的金属薄层)与被测材料细槽之间的夹角,使隔层板与细槽相互垂直或平行,取读数的最小值作为测量厚度,可取得较好的效果。

4.4 测量圆柱型表面

测量圆柱型材料,如管子,油桶等,选择探头串音隔层板与被测材料轴线之间的夹角重要性无庸赘述。简单地说,将探头与被测材料耦合,探头串音隔层板与被测材料轴线平行或垂直,沿被测材料轴线方向垂直地缓慢摇动探头,屏幕上的读数将有规则地变化,选择读数中的最小值,作为材料的准确厚度。

选择探头串音隔层板与被测材料轴线交角方向的标准取决于材料的曲率,直径较大的管材,选择探头串音隔板与管子轴线垂直,直径较小的管材,则选择与管子轴线平行和垂直两种方法测量,取读数中的最小值作为测量厚度。

4.5  复合外形

当测量复合外形的材料(如管子弯头处)时可采用5.4 介绍的方法,所不同的是要进行二次测量,分别读取探头串音隔板与轴线垂直与轴线平行的两个数值,其较小的一个数作为该材料在测量点处的厚度。

4.6 不平行表面

        为了得到一个令人满意的超声响应,被测材料的另一表面需要与被测面平行或同轴,否则将引起测量误差或根本无读数显示。

4.7 材料的温度影响

        材料的厚度与超声波传播速度均受温度的影响,若对测量精度要求较高时,可采用试块对比法,即用相同材料的试块在相同温度条件进行测量,并求得温度补偿系数,用此系数修正工件的实测值。

4.8 大衰减材料

        对于一些如纤维,多孔,粗粒子材料,它们会造成超声波的大量散射和能量衰减,以致出现反常的读数甚至无读数(通常反常的读数小于实际厚度),在这种情况下,则说明该材料不适于用此测厚仪测试。

4.9 参考试块

       对不同材料在不同条件下进行精准测量,校准试块的材料越接近被测材料,测量就越精确。称心的参考试块将是一组被测材料的不同厚度的试块,试块能提供仪器补偿校正因素(如材料的微观结构,热处理条件,粒子方向,表面粗糙等)。为了满足最大精度测量的要求,一套参考试块将是很重要的。

       在大部分情况下,只要使用一个参考试块就能得到令人满意的测量精度,这个试块应具有与被测材料相同的材质和相近的厚度。取均匀被测材料用千分尺测量后就能作为一个试块。

       对于薄材料,在它的厚度接近于探头测量下限时,可用试块来确定准确的低限。不要测量低于下限厚度的材料。如果一个厚度范围是可以估计的,那么试块的厚度应选上限值。

       当被测材料较厚时,特别是内部结构较为复杂的合金等,应在一组试块中选择一个接近被测材料的,以便于掌握校准。

       大部分锻件和铸件的内部结构具有方向性,在不同的方向上,其声速将会有少量的变化,为了解决这个问题,试块应具有与被测材料相同方向的内部结构,声波在试块中的传播方向也要与在被测材料中的方向相同。

       在一定情况下,查已知材料的声速的功能,故可先测量出声速,再以此声速对工件进行测量。

4.10 测量中的几种方法

    1—单测量法:在一点的测量

    2—双测量法:在一点处用探头进行两次测量,两次测量中探头串音隔板要相互垂直。选择读数中的最小值作为材料的准确厚度。

    3—多点测量法:在某一测量范围内进行多次测量,取最小值为材料厚度值。

4.11 探头的选择

     见相关的选型表!

4.12 探头串音隔板磨损对测量会造成影响,出现下列现象时应更换探头。

     1—测量不同的厚度时,其测量值总显示某一值。

     2—插上探头不进行测量就有耦合标志或测量值出现。

4.13 铸件测量

           铸件测量有其特殊性。铸件材料的晶粒比较粗大,组织不够紧密,加上往往处于毛面状态就进行测量,因此使测量遇到较大的困难。

首先是晶粒的粗大和组织不致密性造成声能的极大衰减,衰减是由材料对声能的散射和吸收造成的。衰减的程度与晶粒尺寸和超声频率是有密切关系的,相同频率下衰减随晶粒直径的增加而增大,但有一最高点,超过这一点,晶粒直径再增大,衰减基本趋于一固定值。对于不同频率的衰减随频率的增大而增大。

      其次,由于晶粒粗大和铸造中存在粗大异相组织时,将产生异常反射,即草状回波或树状回波,使测厚出现错误读数,造成误判。

      另外,随着晶粒的粗大,金属结晶方向上的弹性各向异性表现得更为显著,从而使不同方向上声速造成差异,最大差异甚至可达5.5%。而且工件内不同位置上组织的致密性也不一致,这也将造成声速的差异。这些都将产生测量的不准确。因此对铸件测量要特别小心。

对铸件测量时应注意:

1.在测量表面不加工的铸件时,需要采用粘度大的机油。黄油和水玻璃作耦合剂。

2.更好用于待测物相同的材料,测量方向与待测物也相同的标准试块校准材料的声速。

5 测量误差的预防方法

5.1 超薄材料

    使用任何超声波测厚仪,当被测材料的厚度降到探头使用下限以下时,将导致测量误差,必要时,最小极限厚度可用试块比较法测量。

当测量超薄材料时,有时会发生一种称为“双重折射”的错误结果,它的结果为显示读数是实际厚度的二倍,另一种错误结果被称为“脉冲包络,循环跳跃”它的结果是测量值大于实际厚度,为防止这类误差,测临界薄材时应重复测量核对。

5.2 锈斑,腐蚀凹坑等

    被测材料另一表面的锈斑凹坑等将引起读数无规则地变化,在极端情况下甚至无读数,很小的锈点有时是很难发现的。当发现凹坑或感到怀疑时,这个区域的测量就得十分小心,可选择探头串音隔层板不同角度的定位来作多次测试。

5.3材料识别错误

    当用一种材料校正了仪器后,又去测试另外一种材料时,将发生错误的结果,应注意选择正确的声速。

5.4探头的磨损

探头表面为丙烯树脂,长期使用会使粗糙度增高,导致灵敏度下降,用户在确定为此原因造成误差的情况下,可用砂纸或油石少量打磨探头表面使其平滑并保证平行度。如仍然不稳定,则需更换探头。

5.5 层迭材料,复合材料

要测量未经耦合的层迭材料是不可能的,因超声波无法穿透未经耦合的空间。又因超声波不能在复合材料中以匀速传播,所以用超声波反射原理测量厚度的仪器都不适应于测量层迭材料和复合材料。

5.6 金属表面氧化层的影响

有些金属可在其表面产生较密的氧化层,例如铝等,这层氧化层与基体间结合紧密,无明显界面,但超声波在这两种物质中的传播速度是不同的,故会造成误差,且氧化层厚度不同误差的大小也不同,请用户在使用的时候加以注意,可以在同一批被测材料中选择一块用千分尺或卡尺测量制成样块,对仪器进行校准。

5.7 反常的厚度读数

操作者应该具备辨别反常读数的能力,通常锈斑,腐蚀凹坑,被测材料内部缺陷都将引起反常读数。解决办法参考5.2、5.3

5.8 耦合剂的使用和选择

    耦合剂是用来作为探头与被测材料之间的高频超声波能量传递的。如果选择种类或使用方法不当将有可能造成误差或耦合标志闪烁,无法测量。耦合剂应适量使用,涂抹均匀。

    选择合适种类的耦合剂是重要的,当使用的光滑材料表面时,低粘度耦合剂(如随机配置的耦合剂,轻机油等)是很合适的。当使用在粗糙材料表面,或者垂直表面及顶面时,可使用粘度较高的耦合剂(如甘油膏,黄油,润滑脂等)。

各种配方的耦合剂我公司在各地有售。

6 注意事项

6.1 试块的清洁

    Since the random test block is used to test the instrument, coupling agent needs to be applied, so please pay attention to rust prevention. Wipe the random test piece clean after use. When the temperature is high, do not touch the Han liquid. If it is not used for a long time, a small amount of grease should be applied to the surface of the random test block to prevent rust. When it is used again, wipe off the grease and then it can work normally.

6.2 Cleaning of the cabinet

Alcohol, diluent, etc. have a corrosive effect on the casing (especially the window), so when cleaning, just wipe it gently with a small amount of water.

6.3 Probe protection

The probe surface is acrylic and is sensitive to redrawing on rough surfaces, so it should be pressed lightly in use. When measuring rough surfaces, minimize the scratching of the probe on the working surface.

When measuring at room temperature, the surface of the measured object should not exceed 60°C, otherwise the probe can no longer be used.

The adhesion of oil and dust will cause the probe cable to gradually age and break, and the dirt on the cable should be removed after use.

6.4 Battery Replacement

After the low voltage indication appears, the battery should be replaced immediately, as follows:

a. shutdown

b. Unscrew the battery cover counterclockwise

c. Take out the battery, put in a new battery according to the polarity shown on the back of the instrument case, and then screw it in clockwise to be flat with the end cover.

d. The battery should be taken out if the instrument is not used for a long time to avoid battery leakage and damage to the instrument!

6.5 Strictly avoid collision, moisture, etc.

7 maintenance

7.1 When the error of the measured value is too large, please correct it.

7.2 If the following problems occur, please contact our maintenance department:

A The instrument component is damaged and cannot measure

B The display screen is abnormal.

C The error is too large in normal use.

D Keyboard operation is malfunctioning or confused.

7.3 Non-professional maintenance personnel cannot disassemble and repair by themselves.
