How to properly install, operate and service Norman Tools RCA tape abrasion machines

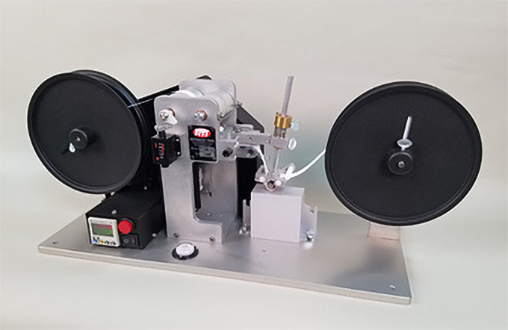

Normantool新款7-IBB-CC 纸带耐磨试验机

快速安装

目的：

轻轻来回移动滑动栓（F）时，使滑动栓与平衡臂接触面有轻微阻力，同时垂直轴的全部重量落在待测样品上。

过程：

1. 启动马达直到举升摇动臂（H）的凸轮处于最低位置，以便让凸轮随动轴承位于腾空位置可以进行清洁。

2.插入滑动拴(F), 使摇动臂支撑于滑动栓（F）的平面上。

3.松开用于固定垂直轴（K）的两个拇指夹和铜螺丝，上下移动垂直轴（K）以使O形环紧密地抵于待测样品上，同时摇动臂接触“F”滑动栓面部。

4.重新旋紧铜螺丝

5.旋转铜制重量微调螺丝钉’J’，调整到当你旋进旋出滑动栓时，滑动栓与平衡臂接触面有轻微阻力。这样的调整结果可使摇动臂与仪器底座平行同时让负荷作用于样品上。

6.旋紧螺丝以固定垂直轴在调整后的位置。

7.在运转测试前移出摇动臂下的滑轮栓(F)。

测试不同厚度样品时，需要重新进行此项调整。

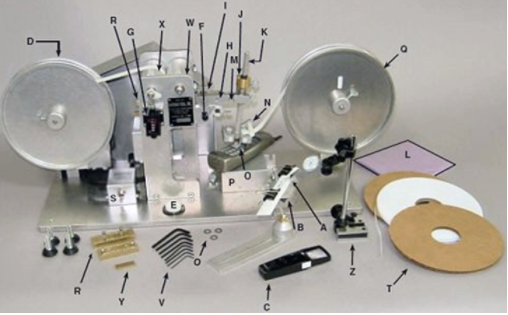

此图为旧款机型，限于本文安装指示说明用，欢迎用户选购NormanTool新款耐磨试验机

A.通用样品固定器

B.通用夹式样品固定器

C.带灯放大镜

D.卷绕卷轮装置

E.水平仪，用于调整机器的水平

F.滑动栓，用来确认“H”否与仪器底座平行，及设定“Z”（表面仪，指示与仪器平行）当“O”形环与测试纸放于测试区域时，需要确认是否符合平行，操作时须将滑动栓自摇动臂“H”底下移出。

G.转数计数器

H.摇动臂

I.凸轮传动轴螺丝

J.垂直轴微调螺丝

K.垂直轴，位置可调试

L.防尘套

M.摇动臂上夹具螺丝（用来变更垂直轴角度）   垂直轴角度出厂前已固定，请勿任意松开调整，请参阅注意事项。

N.尼龙导纸轮框架，用来导引纸张及胶带而不需任何调整。

O.O形环，磨平或使用六个月后需要更换。

P.样品台，固定平板样品

Q.铝制供给卷轮，带宽11/16”磨耗纸带(Federal Spec. # UUT00126E)

R.两个减重砝码，装于摇动臂之左方后部，使样品承受之荷重为55或175克。

S.手控开关

T.1/4”宽磨耗纸带，用于测试凹面和细长型字母

U.待定

V.六角板手组

W.压力滚轮

X.驱动滚轮

Y.1/8 厚薄片 （放在一配件盒内）

Z.表面计，以指示样品与仪器基座面平行

持续磨耗

高回转数连续磨耗测试功能：

一个新式固定弹簧取代了旧款六角固定螺丝。

如何从标准循环磨耗测试改为连续循环磨耗测试：

回转计数器有计数声音后停止马达运转

旋松凸轮传动轴和摇动臂间固定用的螺丝（在轴洞里，故大概要旋3转）

传动轴之底端有两个小洞为回复至标准式回转固定用

在轴端上有个环线卡位界定传动轴的纵向位置恢复到标准位置。

轻轻将轴承及传动轴往操作者方向推

直到两端皆有空隙而不与任何东西接触时停止，轻轻旋进螺丝固定

如何进行连续式磨耗测试：

依照正常方式装上样品

开启马达

可定期停止马达，用手抬起摇动臂查看是否磨耗至底材

若测试尚未完成，则放下摇动臂并重新开启马达继续测试

注意：上述之查看方法不会影响测试的准确性。

注意：要把连续式回转次数转换为标准式回转次数，则将连续式回转次数乘2.5倍

注意：有些实验室会执行实验至某一最低满足要求的回转次数后即停止实验，这样可以节省时间，纸带及O形环等易耗件。

注意：在做N架导引纸带时，连续循环式测试较标准循环式测试来得容易和快捷

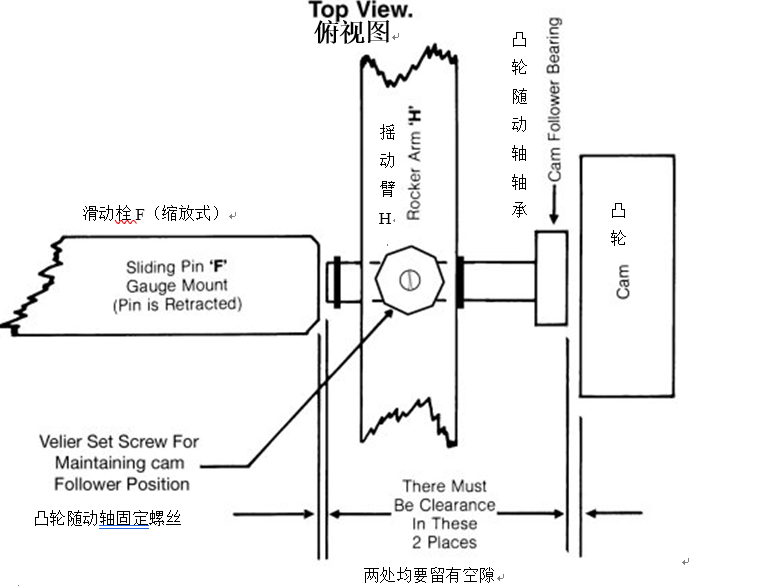

连续磨耗测试时轴承式凸轮传动轴位置图：

安装和操作

漆层表面性能即时磨耗测试

请确保磨耗介质上不含残留物质进而保证测试的准确性

重要注意事项：

导纸轮框架（N）中之4个尼龙轴承不能夹住纸张边缘。

同样地，供给卷轮'Q'亦不能防碍RCA纸带或胶带之转动

在每天使用之前先取下O形环组合，清理O形环中心轮、轴承及其他所有接触的表面。

参考表面计页。

磨耗带宽度作调整时，只需要取出或放进位于前后卷轮'Q' 、'D '上的垫圈' T' 使磨耗带固定在机子上。#977机或更高机子则不须如此操作。

两个重量砝码'R' (55g和175g)用来测试热印式亮光薄膜，或者其它软性漆体测试。

当使用1/4"带宽时，如果你发现磨耗纸带磨面一边偏出卷轴，那么将带子扭到磨面朝下，不要磨带子的光面一边。

注意：用带子的哑面磨３倍于光面磨的效果。但也有不同的看法。

机器底座通过观察水平仪并调整垫脚螺丝来调平。

测试样品的安装

1.滑动栓（F）移动至摇动臂下方，当凸轮接近最低位置时停止马达，摇动臂支撑于滑动栓上。

注意：凸轮与凸轮随动轴之间需要有空隙，摇动臂与滑轮栓之间不能有纸张。

2.以单面或双面胶带将平行板样品固定与样品台上(P)上，亦可用所附之夹子将样品固定与砧台(P)上。以滚筒板式样品固定器（A）固定非平行表面之样品。以老虎钳式样品固定器（B）固定与圆形样品（须先将滚筒板式样品固定器上之平板取下）。以上方式固定样品时需利用表面计（Z），以调整待测试之表面与一起成平行状态。

3.降下垂直轴（K）（请先松开两个固定螺丝），使得磨耗测试材料紧密的位于O 形环样品之间，再以手旋紧两个固定螺丝，与向上移动垂直轴（K）时，可以轻轻按住弹簧再移动，不要压按O形环或抬高摇动臂。

4.将滑动栓（F）自摇动臂（H）底下移出。

5.握住并抬高摇动臂（H），以防止纸张接触样品，微动马达直至凸轮可支撑摇动臂（H），而纸张不在样品上。

6.计数器（G）归零 。

进行测试

启动马达，当摇动臂位于抬高之位置时，查看测试区域是否有磨耗至底材（对照颜色是否不同），此方法适用于标准式回转测试。如果是连续式磨耗测试定，则暂停马达查看结果

滑动栓

检查水平滑动栓“F”并保持凸轮和凸轮随动轴清洁

1.将摇动臂（H）置于滑动栓（F）上，以表面计（Z）测试要摇动臂（H）上端，查看是否平行于仪器底座，若不平行则依照需要上下移动滑动栓（F）固定位置

2.使用表面计Z

3.转动表面计指针表上盘面至指针指向5

4.当磨耗至底材时停止马达

5.握着并抬高滑动臂将1/8厚薄片放置与凸轮和轴承之间。

6.放下摇动臂则凸轮传动轴即固定与1/8 厚薄片及凸轮上，将滑动栓自摇动臂底下移出。

7.微动马达以使凸轮转动至很靠近最低位置

8. Place the surface meter test head on the upper end of the rocker arm, move the motor in a very short time, and when the cam rotates to the lowest position, record the minimum indication value on the pointer meter. This minimum indication needs to be the same as the above 3 settings.

9. If the minimum set value is different, move the cam up and down to fix the position as required

10. The above operation method can assist in determining the accuracy of the machine

NOTE: Samples still need to be properly installed before testing

Note: Please remember to remove the sheet Y before operating the machine.

In the next program, we will describe the installation of RCA tape in detail.
