PosiTector 200 ® Operation Manual V 3.1

快速开始

该PosiTector 200个时，中心导航键启动阶段

被按下。为了延长电池寿命，Gage在没有活动约5分钟后断电。保留所有设置。

1. 从探头上取下橡胶保护盖。

2. 按中心导航按钮启动Gage 。

3. 将探头归零。

4. 如有必要，调整到已知厚度。

5. 测量零件。

防护帽

PosiTector 200测量仪在探头上方装有保护性塑料盖。使用前取下此盖子。不使用Gage时更换它以保护探头。

腕带

我们建议佩戴附带的腕带。

塑料镜头盾

液晶显示屏上覆盖有薄塑料薄膜，可在运输过程中防止指纹和其他痕迹。这种薄膜虽然通常在使用Gage之前被移除，但可以留在原位以防止油漆过量喷涂或碎屑。可以购买替换件。

耦合剂

需要耦合剂将超声波传播到涂层中。水是光滑涂料的良好耦合剂。使用提供的乙二醇凝胶进行粗糙涂层。虽然耦合剂不太可能损坏表面或在表面留下污渍，但我们建议在样品上使用耦合剂测试表面。如果测试表明已发生染色，则可使用少量水代替耦合剂。如果您怀疑耦合剂可能会损坏涂层，请查阅材料安全数据表和您的涂层供应商。也可以使用其他液体，例如液体肥皂。

证明

所有PosiTector 200 探头均包含校准证书。对于具有重新认证要求的组织，可定期返回仪器进行校准。

DeFelsko建议客户According to自己的经验和工作环境建立校准间隔。According to我们的产品知识，数据和客户反馈，从校准日期，购买日期或收货日期开始的一年校准间隔是典型的起点。

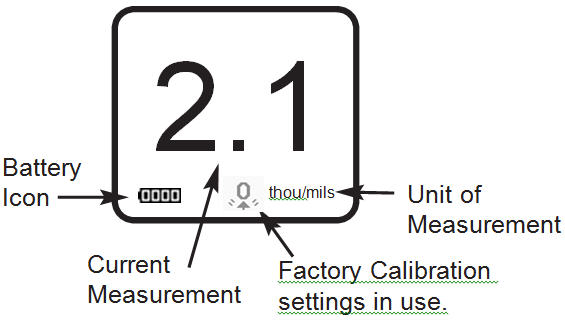

典型显示

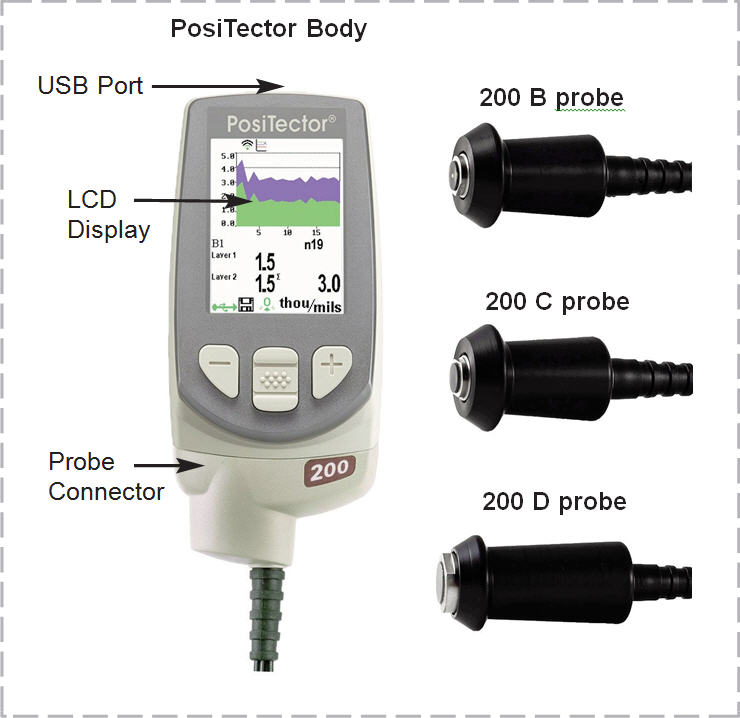

探头

要断开探头与机身的连接，请关闭Gage并将塑料探头连接器水平（沿箭头方向）远离机身滑动。反转这些步骤以附加新探针。

上电时，PosiTector会自动确定连接的探头类型并进行自检。

PosiTector 200探头可用于测量各种涂层厚度应用。

• B探头：
  13至1000微米（0.5至40密耳）适用于木材，塑料，复合材料等的聚合物涂层

• C探头：
  50至3800微米（2至150密耳）适用于混凝土，玻璃纤维等较厚的涂层。

• D探头：
  50至7600微米（2至300密耳）适用于厚软涂层，如沥青氯丁橡胶，非常厚的聚合物，聚脲等（50至5000微米（2至200密耳）聚脲测量范围）

注意：范围限制仅适用于聚合物涂层。

此外，PosiTector还接受多种探头类型，包括磁性和涡流涂层厚度，表面轮廓，环境和超声波壁厚探头。执行新的的软件更新以确保探针与您的Gage兼容。有关探头互换性的新的信息，请访问南北潮商城。

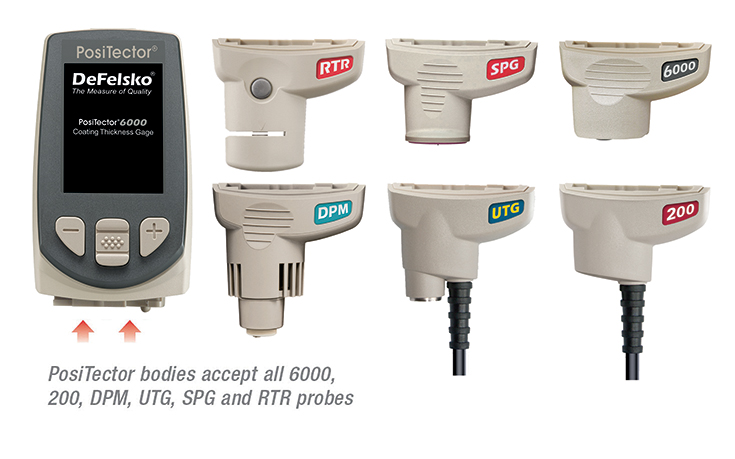

PosiTector体接受所有 200，6000，SPG，RTR，DPM和UTG探针。

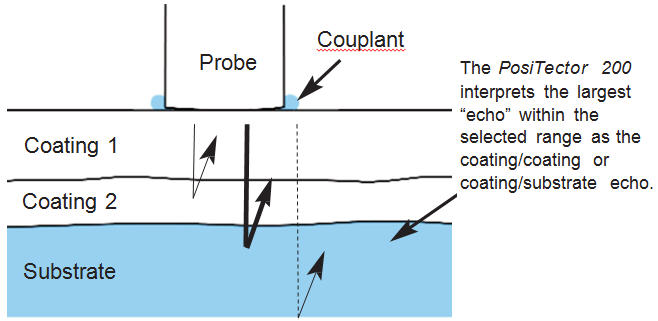

超声波厚度操作理论

所述PosiTector 200探针发出高频率的声音脉冲，其经由耦合凝胶行进到该涂层和从任何表面的密度不同反映。通过测量超声信号从探针传播到涂层/基板界面并返回所花费的时间来获得涂层厚度读数。将行程时间除以2并乘以涂层中的声速，以获得涂层的厚度。

如何测量

1. 从探头上取下保护橡胶帽。

2. 按中心导航按钮启动Gage 。

3. 将耦合剂应用于零件表面。

4. 听到双重BEEP时抬起探头，或者 - 将探头留在同一位置的表面上进行连续测量。

5. 完成后，擦拭探头清洁耦合剂然后将Gage放回保护袋。存储期间无需断开探头与PosiTector的连接。
