How to operate the different measurement modes of 3nh Sanenchi YG gloss meter?

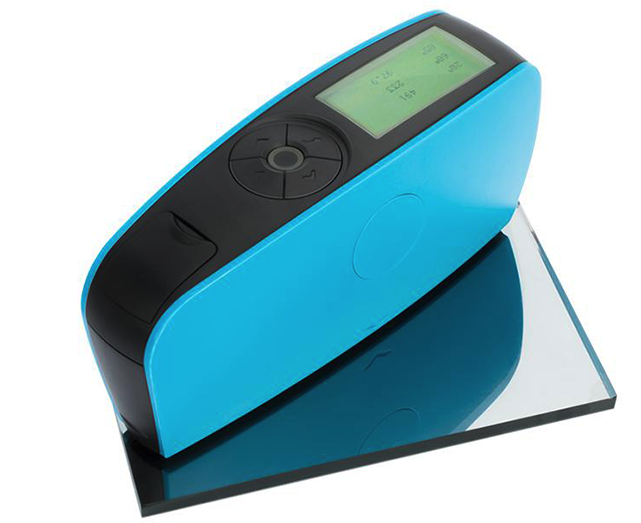

3nh三恩驰YG光泽度仪是一款按键式光泽度测试仪，符合国际标准ISO 2813和中国国家标准GB/T 9754,满足JJG 696一级工作光泽度计要求。具有基础模式、品管模式、统计模式和连续模式四种测量模式。基础模式下可以进行简单的测量；品管模式可以将测量结果与标样进行对比；统计模式进行多次平均测量、对多次测量的数据进行基本的统计，并可以和标样进行对比；连续模式下按下测量键后可以自动连续测量指定次数。

首先先了解一下测试过程如何切换不同的测量模式进行测试。

仪器在第一次开机时处于基础模式，如果要更改测量模式可进入“主菜单”选中“测量模式”菜单项后按确定键进入测量模式选择界面，选中相应的测量模式后按确定键即可。

测量模式菜单

下面具体了解一下四种测量模式的具体操作方法。

一、基础模式

1、测量

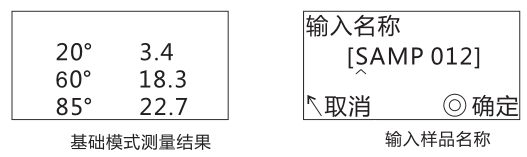

在基础模式测量界面下按测量键即可进行测量。

测量过程中绿色指示灯会亮起，测量完成后绿灯熄灭，并显示测量结果。

如果开启了存储功能，每次测量完成后会提示输入样品名称。系统会提供一个默认名称，按测量键可以确认名称并存储，如果不想存储可以按返回键取消。

如果要删除测量结果可以按返回键。

2、基础模式菜单

在测量界面按确定键可以进入基础模式菜单。

基础模式菜单包含以下菜单项：

1）主菜单：进入主菜单；

2）删除：删除当前测量结果；

3）存储：开启或关闭存储功能。如果已开启存储功能会在右侧显示“开”，否则显示“关”；

4）测量角度：用于切换仪器测量角度，仅多角度仪器有；

5）仪器校准：仪器校准相关功能，参考4.1小节仪器校准；

6）系统设置：进入系统设置菜单，可参考第九章系统设置。

二、品管模式

1、界面介绍

如上图所示，“value”列显示的是测量值，“diff”列显示减去标样的差，“pass”列显示判定结果，其中“OK”表示在标样的容差范围内，“NG”表示超出容差。

如果没有开启差值显示，品管模式的测量界面同基础模式一样。

2、测量

在测量界面中按测量键进行测量。测量时绿灯会亮起，完成后绿灯熄灭并显示测量结果。

3、测量标样

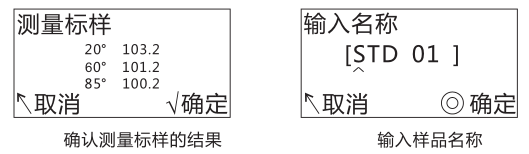

按确定键进入品管模式菜单，然后选择测量标样，在准备好测量后按确定键进行测量。在测量完成后会显示测量结果并提示确认。

按确定键确认或是按返回键丢掉结果。

如果开启了存储在确认结束后会提示输入标样名称。

在确认标样名称后按测量键存储标样，如果不想存储可以按返回键，此时会将该标样存储为临时标样。

在测量完标样后会自动将该标样设为当前标样；如未开启差值显示则会自动开启差值显示。

三、统计模式

1、界面介绍

统计模式左上角显示的是当前标样名称，右上角第一行显示的是当前样品名称，第二行显示测量次数，测量次数采取“m/n”的形式显示，其中“m”表示已测次数，“n”表示总共需要测量的次数。

图中的“显示项一”、“显示项二”和“显示项三”分别显示的是平均值、m次测量的变化范围以及标准差。显示项一、二、三可以在统计模式菜单中的“显示选项”中更改。

2、测量

进入统计模式测量界面后按测量键进行测量，每测量一次都会更新统计结果，当测量指定次数后会自动完成测量。在完成测量时如果开启了存储则会提示输入样品名称。

如果未测量够指定次数又想完成当前测量可以按下翻键。

如果要删除上次测量数据可以按上翻键（该操作仅能在测量未完成时执行）。

如果要删除测量结果可以按返回键。

3、测量标样

按确定键进入统计模式菜单，然后选中“测量标样”菜单项，按确定键进入标样测量界面。

测量界面左上角的“m/n”显示了当前测量次数和总共需要的测量次数。

测量界面中的“avg”列显示了m次测量的平均值，“min”列显示了m次测量中的最小值，“max”显示了m次测量中的最大值。

进入标样测量界面后按测量键进行测量。当测够指定次数后，如果开启了存储会提示输入标样名称，否则直接设为临时标样。

在测量过程中可以按返回键取消测量或是按确定键完成测量。

4、设置测量次数

进入统计模式菜单后选中“平均次数”菜单项，然后按确定键可以修改测量次数。

统计模式的测量次数可以设为2到99。

5、设置显示选项

进入统计模式菜单后选中“显示选项”菜单项，然后按确定键进入显示选项设置页面。

统计模式测量界面最多可以显示三列，分别对应第一、二、三项。可用的显示项有：

1）“avg”：平均值；

2）“min”：测量值的最小值；

3）“max”：测量值的最大值；

4）“range”：测量值的最大值减去最小值；

5）“stdev”：标准差；

6）“diff”：减去标样的差值；

7）“pass”：与标样比较的结果，“OK”或“NG”；

8）置空：不显示。

标准差计算公式为：

四、连续模式

1、测量

在连续测量界面下按测量键开始测量。

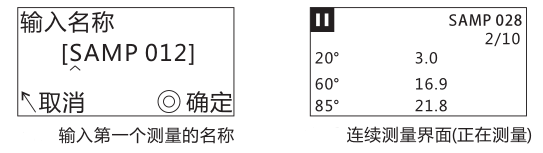

如果开启了存储，在测量前会提示输入一个名称，该名称会作为第一个测量结果的名称，后续测量会在该名称的基础上自动递增序号。

在测量过程中会显示每次的测量结果及正在进行的第几个测量。

在测量过程中按测量键或是返回键可以暂停测量，暂停测量时会显示所有已测样品的平均值（“avg”列）、最小值（“min”列）和最大值（“max”列），再次按测量键会继续测量。

如果在暂停时按了确定键会中止测量，再次按确定键才会显示连续模式菜单。

当测量够指定次数后会停止测量，并显示所有已测样品的平均值、最小值和最大值。

2）指定测量次数

在测量界面按确定键进入连续模式菜单（如果正在进行测量需要先中止测量），选中“测量次数”菜单项后按确定键进行修改。测量次数可指定为1到999。

3）指定测量时间间隔

On the measurement interface, press the OK key to enter the continuous mode menu (if the measurement is in progress, you need to stop the measurement ), select the "Measurement Interval" menu item and press the OK key to modify it.

The measurement interval can be specified from 2 to 120 seconds.

The measurement interval is the interval between the start of two measurements.
