Test Solution for Sandblasted Oxide Thickness on Aluminum Pipes - Coating Thickness Gauge

用户测厚需求

用户的被测样品-铝管上氧化层厚度测试。铝管表面喷砂后，再进行氧化处理，要测试氧化层的厚度。选择一款合适的涂层测厚仪。

技术选型分析

铝管作为底材，是非磁性金属，那么要选择电涡流测厚仪。

而由于喷砂后，被测表面是具有一定的粗糙度，如果涂层厚度大于300微米，那么可以忽略粗糙度对测试的精度影响；但是，如果小于这个范围，那么普通的测厚仪测量的精度就会受粗糙度的影响，即，读数会比涂层实际厚度更大，因此要选择具备有校准测厚仪粗糙度功能的涂层测厚仪来进行测试。

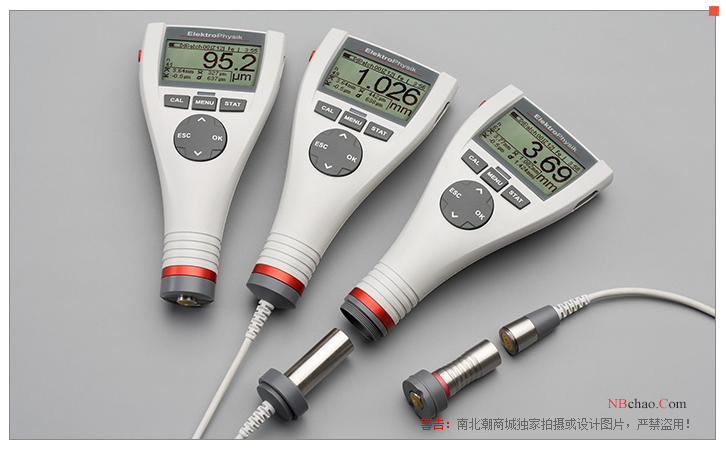

南北潮技术选出了德国EPK MiniTest 735 N涂层测厚仪，可以对粗糙度表面的涂层进行测厚。

Solution for testing the thickness of sandblasting oxide layer on aluminum tube - coating Thickness Gauge with picture 1

下面详细描述该测厚仪如何去除粗糙度对测量结果影响的方法。

1、方法A(粗糙度Rz>20um)

当创建批组时，设置校准方法为“手动”。

校准点：零点（直接在基材上）和一片标准箔片

首先，在光滑的，清洁的无涂层样品上进行两点校准。

在此样品上测量10次并取平均值。在批组的“粗糙度”设定中输入此平均值作为粗糙度。您所输入的粗糙度值将会从实测厚度值中自动被减去。在实际被测工件上至少测量10次。

2、方法B(粗糙度Rz<20um)

当创建批组时，设置校准方法为“手动”。

校准点：零点（直接在基材上）和一片标准箔片

首先，在经喷丸（砂）处理的，清洁的无涂层样品上进行两点校准。

在此样品表面至少测读10次，做零校准。然后再在此样品上用一片标准箔片测读10次，用平均值校准。为了确保更好的校准效果，您可以使用几篇标准箔片（每片不大于50μm）叠在一起进行校准。校准值应与预计涂层厚度大致相同。较薄的标准箔片更适用于这样的测量场合。

一组5到10个读数经计算可得涂层厚度平均值。

3、方法C

使用两片标准箔片进行校准。两点校准，但无校零的方法。此种方法当然也提供了可靠的测量结果。

为了确保更好的校准效果，您可以使用几片标准箔片（每片不大于50um）叠在一起进行校准。较薄的标准箔片更适用于这样的测量场合。

Measure a minimum of 5-10 times to calculate the average thickness.

The above is the specific method of using the EPK MiniTest 735 coating Thickness Gauge to measure the roughness surface thickness.
